Здравствуйте, дорогие друзья!

Эта история началась в 2004 году, когда мною и командой единомышленников был разработан и запущен в производство бур ручной БР-1. Это был неразборный бур с тремя съемными насадками. Необходимость его создания возникла из личных потребностей в строительстве. Просто не было на тот момент подходящего инструмента для работ, связанных с ручным бурением, а потребность была и очень большая. Менее чем за год производства и использования БР-1 стало ясно, что он не удовлетворяет весь перечень строительных и бытовых нужд, не обладает высокой надежностью для профессионального применения и не столь удобен в работе, как хотелось бы. Так как бур постоянно использовался нами внутри компании для личных целей, мы фиксировали все минусы в его работе. Таким образом, опираясь на личный опыт и пожелания покупателей, было принято решение разработать на его основе и запустить в производство новый вариант бура с учетом всех основных недостатков, которые были выявлены. Так появился БР-2, который на наш взгляд стал наиболее удачным вариантом ручного землебура на данный момент.

Почему нами был выбран именно такой вариант конструкции бура? Не секрет, что существуют разные способы ручного бурения и типы буров:
1. шнековый (винтовой);
2. ударный (труба);
3. плоскорезный (горизонтальные пластины);
4. другие (вымывание грунта под давлением, ж/б кольца, и т.д.)

Задача стояла предельно просто: нужен был ручной бур, которым бы мог пользоваться один человек, зачастую без специальной подготовки, а значит, бур должен быть простым в использовании, компактным, легким, с возможностью любой транспортировки, в том числе ручной переноски. При этом он должен быть надежным и универсальным для решения максимально широкого круга задач, связанных с бурением в сфере малого строительства. Идеально для этого подходил вариант, основанный на плоскорезах. Причины такого выбора будут подробнее описаны ниже. Основной трудностью при разработке было добиться высокой надежности бура. Были опробованы разные варианты крепления насадок, так как именно этот узел наиболее уязвим. В итоге, было принято решение использовать двойные крепления. Для этого была разработана и внедрена специальная методика сварки, и этот вариант оправдал себя в полной мере. Кроме этого, опытным путем были выявлены наиболее оптимальные с точки зрения эффективности бурения углы расположения насадок относительно бура и их геометрия.

Итак, в чем же заключаются основные преимущества землебура «Крамас БР-2»?

Универсальность

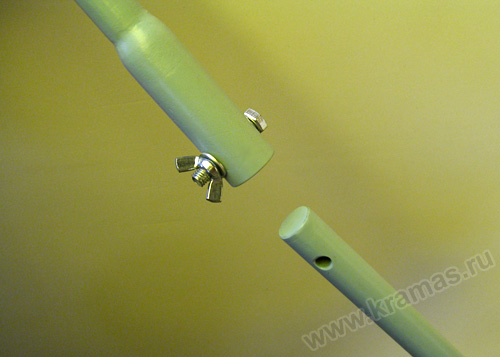

Неоспоримым плюсом БР-2 является его универсальность, а именно возможность использовать насадки разного диаметра от 80 до 450мм. Другие типы буров такого предложить не могут и для каждой задачи нужен отдельный бур. Кроме того, универсальность заключается в возможности наращивания бура удлиняющими секциями для бурения на необходимую глубину. Для этого были разработаны секции длиной 1м. и 0,5м. Последняя играет роль переходной. Также для максимального удобства в работе предлагается 2 типа ручек: стандартная Т-образная и крестовая. Крестовая ручка позволяет бурить вдвоем в случаях использования больших диаметров насадок, либо при бурении на большую глубину. Для крепления ручек и удлиняющих секций применяется болтовое соединение. Преимущество данного типа соединения, в отличие от резьбового, заключается в том, что бур можно вращать по оси в любую сторону, что иногда бывает просто необходимо. Кроме того, процесс сборки и разборки гораздо проще и занимает меньше времени.

Что касается возможных вариантов применения бура, то вот некоторые из тех, которые успешно проделывали мы и наши клиенты: установка столбов, посадка растений, бурение и заливка фундаментных опор, изыскательские работы (проба грунта на глубину до 10 метров и более.), горизонтальное бурение (для прокладки коммуникаций под дорожным полотном, от одного объекта к другому до 7 метров), бурение на воду до 10 метров.

Легкость
Мы постарались сделать бур максимально легким. Это очень важно, так как во время бурения приходится постоянно вынимать не только его, но и набуренную землю. Вопрос веса особенно актуален при бурении на глубину более 2 метров. Примерный вес комплектующих такой: бур-секция - 1,4 кг., удлиняющая секция 1м. - 1,4 кг., удлиняющая секция 0,5м. - 0,8 кг., ручка Т-образная - 0,8 кг., ручка крестовая - 1,2 кг., насадки от 0,1 до 2,85 кг. Во время бурения, благодаря малому весу, бур можно доставать целиком не разбирая при общей длине до 5-6 метров. При бурении на большую глубину удлиняющие секции можно отсоединять сегментами по 3-4 метра.

Эффективность
Это еще одно ключевое преимущество «Крамас БР-2», о котором хотелось бы рассказать поподробнее. Проведя сравнительное исследование, было выявлено, что именно конструкция, основанная на плоскорезах, позволяет легче всего бурить в глинистых грунтах и эффективнее во всех случаях. В случае с глиной шнековые буры плохо подходят, так как общая площадь трения шнеков гораздо больше и, соответственно, усилий требуется больше. Шнек просто вязнет в глине, аналогично тому, как штопор застревает в пробке, да и очистить такой бур без дополнительных приспособлений быстро не получится. Кроме того, у шнека односторонняя рабочая часть, в результате чего бурение идет несимметрично и менее эффективно. Нами была испытана и модификация бура с цилиндрическим накопителем для грунта (стаканом), но этот вариант по глине также не оправдал себя. От его стационарного применения пришлось отказаться, так как в большинстве случаев бурить с ним становилось на порядок тяжелее по причине того, что стакан создает излишнее сопротивление при трении о стенки скважины.

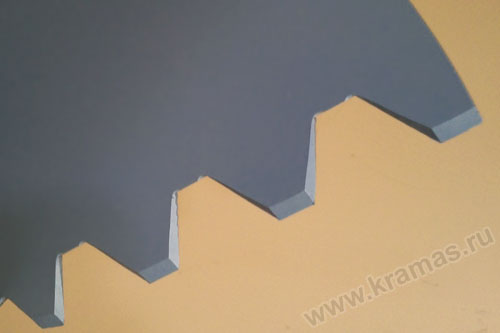

Что касается БР-2, то тут все просто: 2 плоскореза, работая одновременно, легко режут любой грунт, а для очистки насадок от земли нужно просто встряхнуть бур. В случаях, когда глина сильно налипает, можно воспользоваться скребком, а чтобы бурить в глине было легче - в скважину надо налить немного воды. Форма самих насадок выбрана не случайно. Все зубья заточены и имеют асимметричное расположение, при котором каждый зуб при бурении не повторяет рабочую дорожку предыдущего зуба. Дополнительные боковые секаторы формируют нужный контур скважины, благодаря чему бур увереннее держит направление и его легче вынимать. Все вместе это обеспечивает высокий КПД с минимальным приложением усилий. При этом получаются две режущие части, которые при одновременной работе вдвое увеличивают производительность. Для наглядности и доказательства вышесказанного нами было снято рабочее видео, где в реальном времени показан процесс бурения с помощью БР-2. Как говорится, лучше один раз увидеть...

Надежность

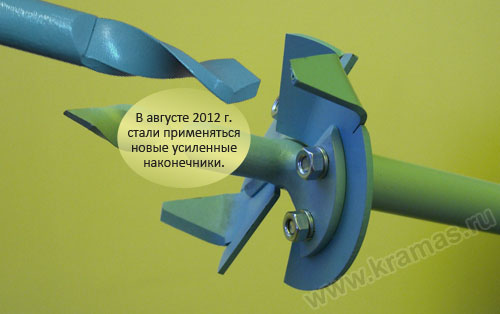

Это то, чему при разработке уделялось наибольшее внимание. Конструкция крепления насадок (плоскорезов) выполнена из двух площадок, расположенных под определенным углом и обеспечивает надежный запас прочности. Сами плоскорезы имеют ребро жесткости, и выполнены из специальной прочной стали. В местах крепления ручек и удлиняющих секций используются полнотелые металлические вставки для максимальной надежности и предотвращения деформации крепежных узлов. Запас прочности бура покрывает физическую силу 2-х человек.
Из личного опыта работы и благодаря отзывам наших покупателей было установлено, что БР-2 служит многие годы даже у профессиональных строителей. Так выяснилось, что при использовании насадок диаметром 300мм. и глубиной бурения до 2-х метров их ресурс может выдержать 600-800 скважин. После выхода из строя они просто заменяются новыми.

Качество и удобство

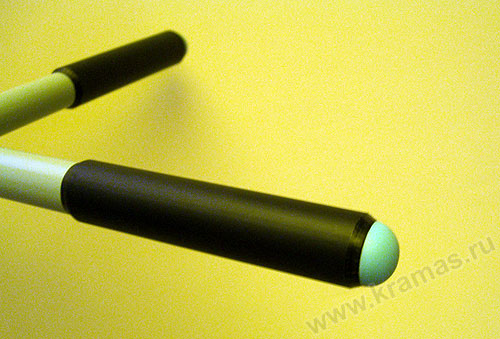

Мы постарались сделать так, чтобы работа нашим инструментом была максимально комфортной и безопасной. Так, например, на ручках бура имеются специальные пластиковые накладки и торцевые заглушки для безопасной работы даже голыми руками. Все торцы и кромки завальцованы. Исключение составляют лишь рабочие края насадок, которые должны быть острыми. Что касается удобства использования, то в первую очередь следует отметить простоту и легкость сборки и разборки бура. Для удобного ношения, транспортировки и хранения предлагается специальный чехол. Не случайно выбран и фирменный светло-голубой цвет, который хорошо выделяется на любой поверхности, будь то трава или открытый грунт. Возможность бурения вдвоем также облегчает работу в сложных условиях.

Мы всегда открыты для замечаний и предложений в свой адрес. Многие из них были учтены и внедрены в процессе разработки. Мы и сейчас не останавливаемся на достигнутом. В ближайшее время планируется внедрение новых идей. Искренне желаю Вам пользоваться качественным инструментом и получать удовольствие от работы.

С уважением, В.Зорин

Некоторые рекомендации по использованию бура.

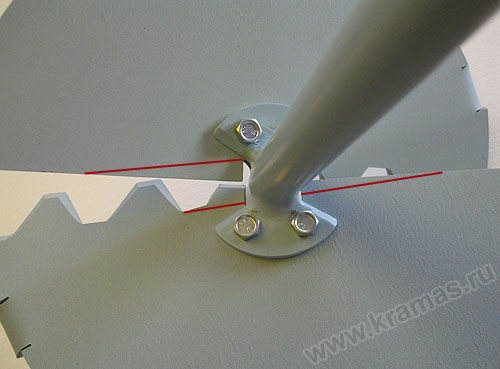

Для большинства случаев никаких доработок не требуется. Однако при желании для улучшения бурения в особо сложных грунтах (жирной глине или мелком гравии) можно расширить зазор между насадками в их центральной части. Для этого можно проделать следующее (см. фото ниже): на одной из насадок срезать самый ближний к центру зуб и срезать немного заднюю часть насадки. У второй насадки также сточить ее часть у центра, как показано красной линией. Таким образом, будет увеличен зазор для более легкого прохождения жирной глины и более крупных камней. Степень среза зависит, как от сложности грунта, так и от диаметра насадок и может изменяться по личному усмотрению. Эта доработка касается только насадок с зубьями. Для малых диаметров этого не требуется.
